| 1 游泳池水臭氧消毒系統設計
1.1 CT值是臭氧消毒系統的主要設計參數
其中C代表臭氧濃度，以mg/L計；T代表接觸時間，以
min計；兩者的積CT值表示消毒過程的有效性。例如臭氧濃度為0.4mg/L，接觸時間為4min
時的CT值等于1.6。游泳池水和飲用水不同：（1）游泳池水封閉循環，每天循環次數最少4次，而飲用水是直流的。（2）隨著游泳人數增加，池水所需氧化劑量也要增加。（3）游泳池水溫度一般為25℃～40℃，而飲用水溫度一般為0.5℃～25℃。（4）游泳池水還要加氯作為輔助消毒劑。（5）游泳池循環水經過濾后加臭氧消毒。因此CT值采用1.6來確定游泳池水臭氧消毒系統的大小是比較安全的。有些地區采用低的CT值0.8，臭氧濃度為0.2mg/L～0.25mg/L，接觸時間為3.5min～4min，此時作為輔助消毒的加氯量可減少65%。當氯作為主要消毒劑而臭氧作為精處理消毒劑時，CT
值可小于0.8，臭氧濃度小于0.5mg/L，接觸時間小于1min。
1.2 臭氧與水混合的氧化反應
通常用裝在旁流管上的射流器把臭氧導入水中，為了保證射流器的進水壓力，在旁流管上安裝管道泵加壓。射流器后的水和臭氧混合液從上側進入反應罐充分接觸后從下側出水與游泳池循環水主管相接。旁流管中的水在高臭氧濃度下消毒后再和主管中的水混合并產生氧化反應。商業游泳池水循環周期采用6h，旁流管水流量為循環水主管流量的15%～25%，可保證臭氧在進入主管線前有足夠的傳質效率和足夠的接觸時間。
1.3 按下式確定臭氧發生器的大小
臭氧發生器產量（g/h）=
循環水流量（m3/h）× 臭氧投加濃度（g/m3）。
反應罐用來使水中無機和有機污染物被溶解的臭氧氧化并進行消毒殺菌，反應罐上部的排氣閥應與臭氧破壞裝置連接使在進入大氣前除去未溶解的臭氧。
反應罐的容積按下式確定：
反應罐容積（m3）=
循環水流量（m3/h）× 旁流水百分比（%）× 反應時間。
在游泳池水溫度范圍內，池水中溶解的飽和濃度遵循亨利定律，臭氧發生器產氣中臭氧濃度越高，水中飽和濃度也越高，溶解臭氧的傳質平衡濃度也越高，消毒性能越好。在選擇臭氧發生器時應考慮到這一點。

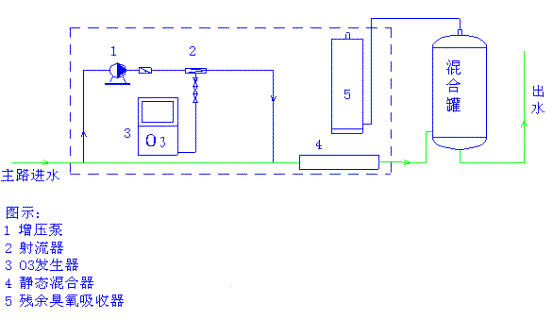

1.6 全路流程圖
 |
